螺牙尺寸標示•外六角噴嘴的外接圓尺寸
螺牙尺寸標示
霧のいけうち®噴嘴型錄上外形尺寸和圖表的螺牙尺寸以ISO規格做標示。

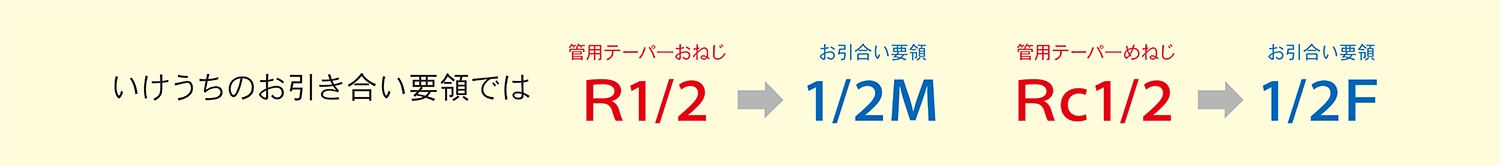

但噴嘴洽詢要領皆使用いけうち規格。詳細請參照以下對照表。
此外,敝司沒有特別標記時,噴嘴皆為管用PT牙。
|
|
ISO規格 |
舊JIS規格 |
いけうち洽詢要領 |
NPT規格(美國) |
BS規格(義大利) |
管用錐形螺紋 |
錐形公牙 |
R |
PT |
M |
NPT |
BSPT |
錐形母牙 |
Rc |
F |
||||
管用平行螺紋 |
平行公牙 |
G※1 |
PF |
M |
NPS |
BSP(P)or BSP |
平行母牙 |
G |
F |
||||
平行母牙 |
Rp※2 |
PS※3 |
F |
- |
- |
|
Metric公制牙 |
細牙 |
M |
M |
M |
- |
- |
粗牙 |
- |
- |
※1根據螺牙尺寸有效徑的容許差判別等級「A」或「B」
※2使用管用錐形公牙製的平行母牙
※3 ISO規範沒有的螺牙

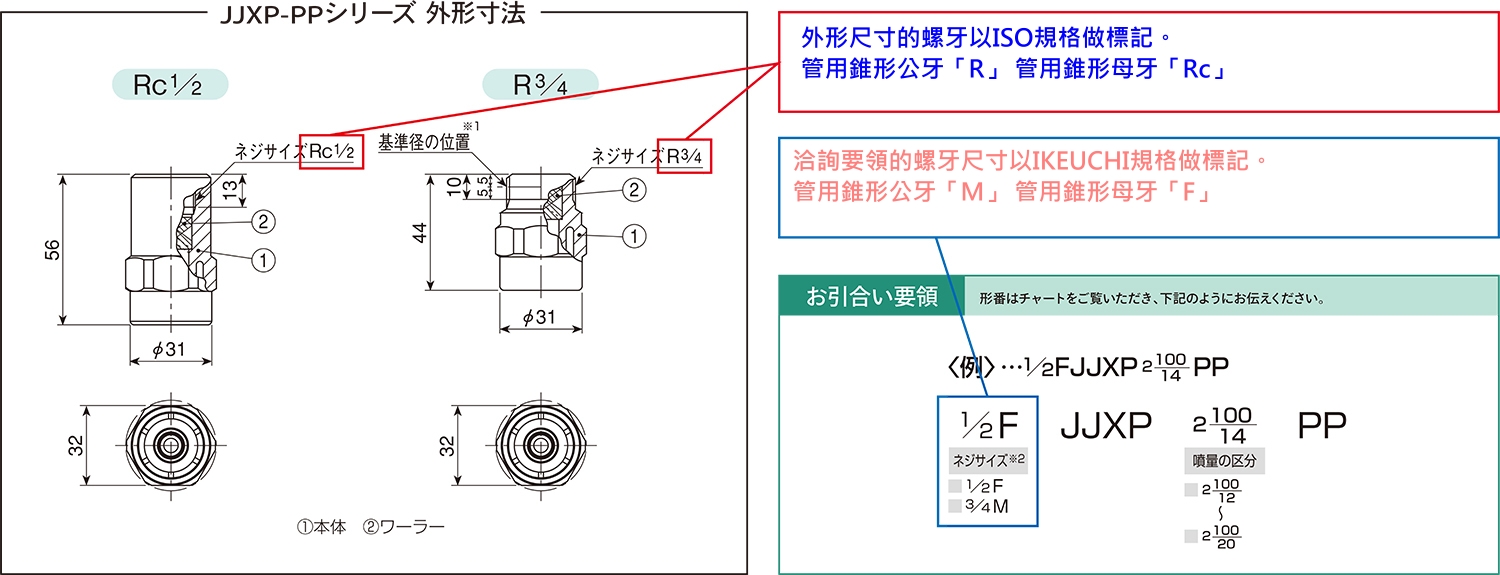

型錄標示例 (實心圓錐JJXP-PP) JJXP-PP系列外形尺寸

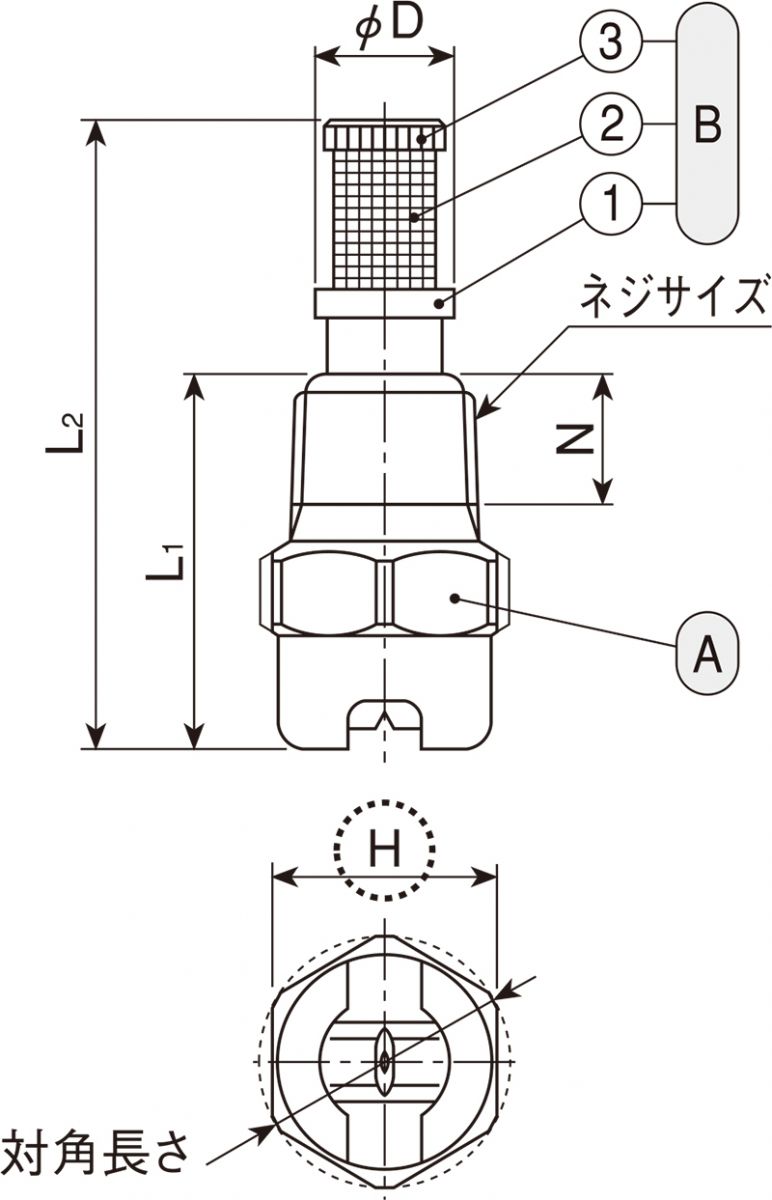

外六角噴嘴的外接圓尺寸

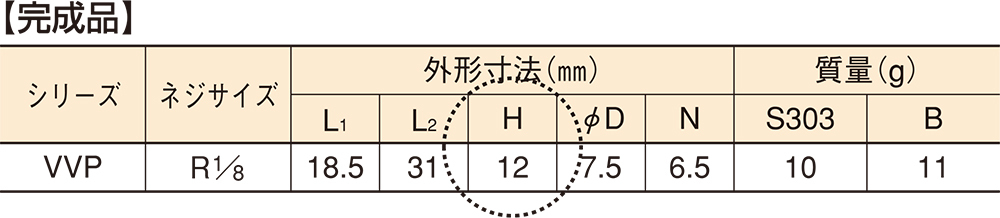

外接圓尺寸(對角線長)請用對邊尺寸(H)乘上1.16。 (例)右圖為例,H尺寸為12,對角線長的標示為 12x1.16=13.92mm |
|
